Các hiển thị chế độ hoạt động Xe ben Howo trên màn hình LCD

Các hiển thị chế độ hoạt động Xe ben Howo trên màn hình LCD

26/05/2021 9:20:32 PM | 1117

Các hiển thị thể hiện các chế độ hoạt động trên màn hình LCD của xe ben howo, xe đầu kéo Howo , xe trộn bê tông Howo, giải đáp các khách hàng chưa nắm được các thông tin hiển thị biểu tượng trên màn hình taplo xe Howo

Các biểu tượng hiện thị trên màn hình taplo xe ben Howo

- Khi bật chìa khóa khởi động xe thì trên màn hình LCD sẽ hiển thị logo " CNHTC" trong 1,5 giây như hình dưới đây:

man-hinh-lcd-xe-ben-howo-logo

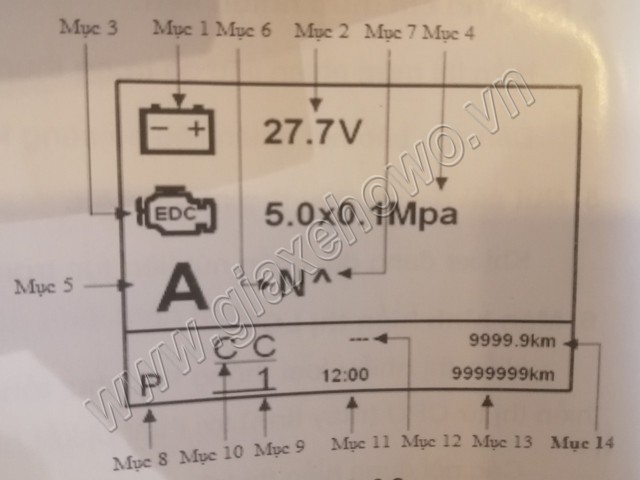

- Khi xe hoạt động bình thường thì màn hình LCD sẽ hiện thị các thông số như hình bên dưới đây:

man-hinh-lcd-xe-ben-howo-hien-thi

  • Mục 1, mục 2 : Hiển thị điện áp nguồn điện dưới dạng số trên màn hình LCD từ 0-32V.
  • Mục 3, mục 4: Hiển thị áp suất dầu động cơ dưới dạng số trên màn hình LCD.
  • Mục 5, mục 6: Khi thao tác vào số thì màn hình LCD sẽ hiển thị các ký hiệu N ( số mo), D ( số tiến ), R ( số lùi )
  • Mục 10: Chỉ báo khi xe đang chạy thì đèn hiện " CC"
  • Mục 11: Hiển thị thời gian
  • Mục 13: Hiển thị số km từ 0~9999,9km. Nếu tổng số quãng đường đã đi vượt quá khoảng hiển thị thì nhấn nút cài đặt lại nhiên liệu tiêu thụ trong khoảng km đã đi trong 2 giây.

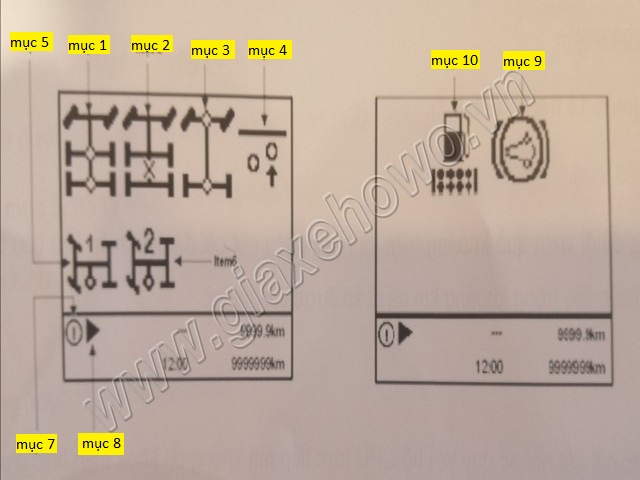

- Thông tin vận hành khi xe ben howo đang hoạt động được hiển thị như sau:

man-hinh-lcd-xe-ben-howo

+) Mục 1: Đèn báo khóa visai bánh xe trên các cầu chủ động

  • Khi công tắc khóa visai bánh xe trên các cầu chủ động tại vị trí thẳng thì đèn trên màn hình hiển thị LCD sẽ không sáng.
  • Khi công tắc khóa visai bánh xe trên các cầu chủ động tại vị trí không thẳng thì biểu tượng đèn sẽ nhấp nháy.

+) Mục 2: Đèn báo khóa visai giữa 2 cầu chủ động.

  • Khi công tắc khóa visai giữa các cầu chủ động tại vị trí thẳng thì đèn trên màn hình hiển thị LCD sẽ không sáng.
  • Khi công tắc khóa visai giữa các cầu chủ động tại vị trí không thẳng thì biểu tượng đèn sẽ nhấp nháy.

+) Mục 3: Đèn báo khóa visai bánh xe trên 1 cầu chủ động.

  • Khi công tắc khóa visai bánh xe trên 1 cầu chủ động tại vị trí thẳng thì đèn trên màn hình hiển thị LCD sẽ không sáng.
  • Khi công tắc khóa visai bánh xe trên 1 cầu chủ động tại vị trí không thẳng thì biểu tượng đèn sẽ nhấp nháy.

Lưu ý: Nếu xe hoạt động ở chế độ bình thường thì khuyến cáo tài xế tắt hết các chế độ ở mục 1 , 2 , 3.

+) Mục 4: Đèn báo hoạt động của ty ben nâng hạ thùng.

+) Mục 5: Đèn báo trạng thái cài PTO ( Bộ trích công suất )

Sau khi cài PTO, biểu tượng sẽ sáng lên trên màn hình LCD. Nếu không thì các biểu tượng đèn chỉ nhấp nháy.

+) Mục 6: Đèn báo cắt PTO

Sau khi cắt truyền động với hộp số, biểu tượng hiện chữ " PTO Closed" - tức là đã cắt.

+) Mục 7: Đèn báo các hệ thống hoạt động

Đèn số 7 sẽ sáng lên khi PTO và tất cả các khóa visai , phanh van xả ở chế độ làm việc.

+) Mục 8: Sẽ sáng lên khi không thể hiển thị hết được các chế độ đang hoạt động ( hãy xoay nút menu )

+) Mục 9: Đèn báo của bộ phận tách nước -dầu.

+) Mục 10: Đèn báo chế độ đang hoạt động của phanh khí xả ( EVB)

Xem thêm: Ký hiệu và đèn chức năng trên xe đầu kéo Howo CNHTC
